Защита трубопроводов от замерзания

Системы "Обогрев трубопроводов" предназначены для поддержания заданной температуры в трубопроводах. Выбор оборудования и теплотехнический расчёт производится совместно с инженером-консультантом.

Системы "Защита трубопроводов от замерзания" предназначены для предотвращения замерзания водопроводных и канализационных трубопроводов в зимнее время.

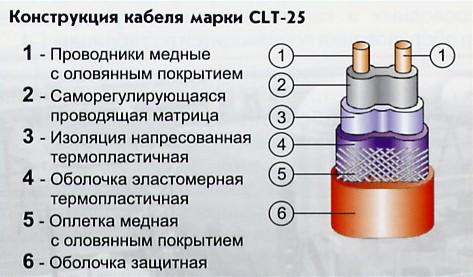

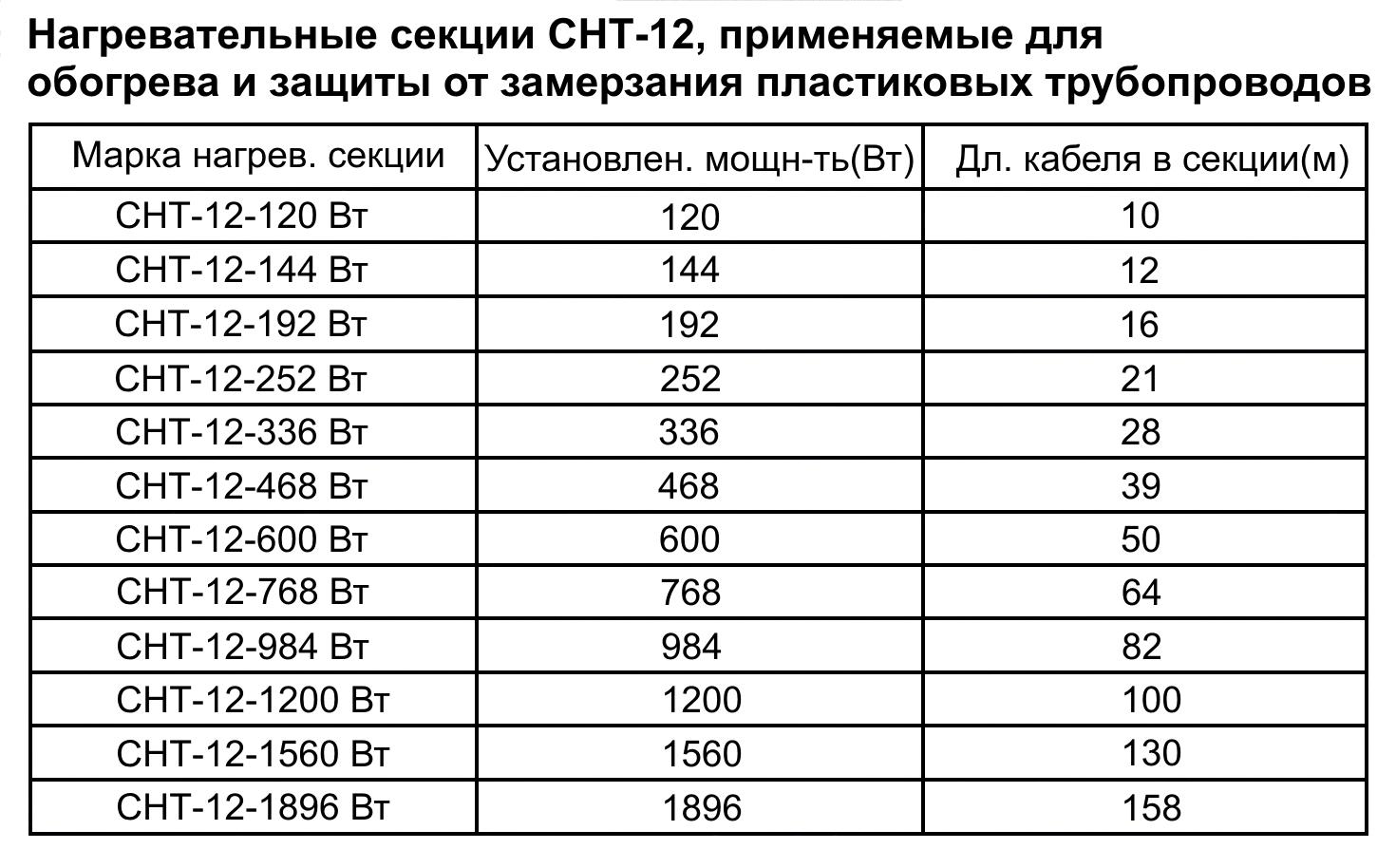

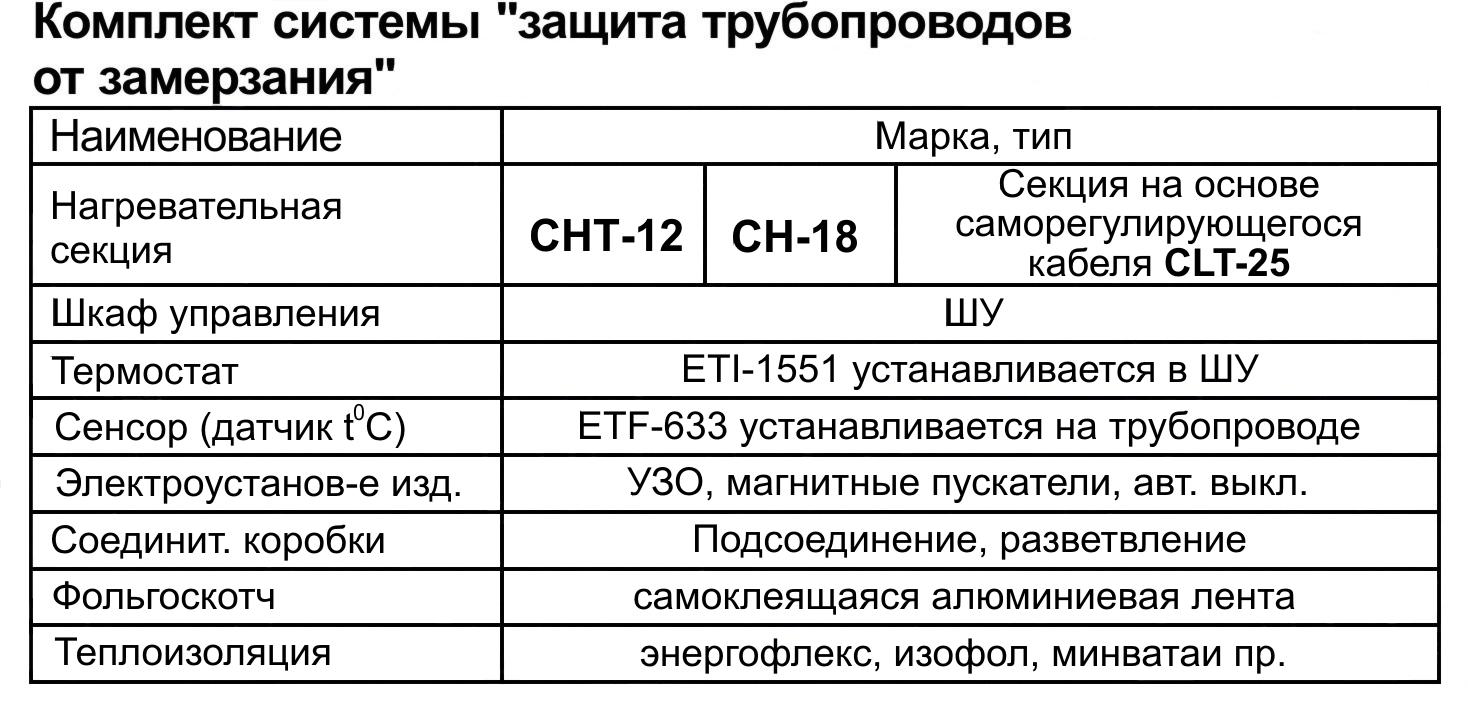

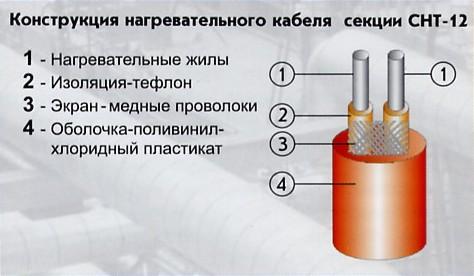

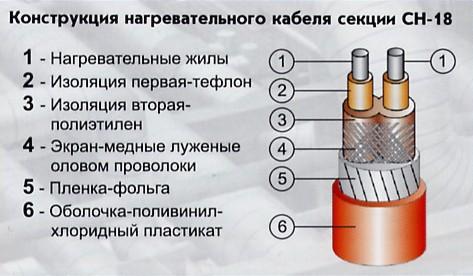

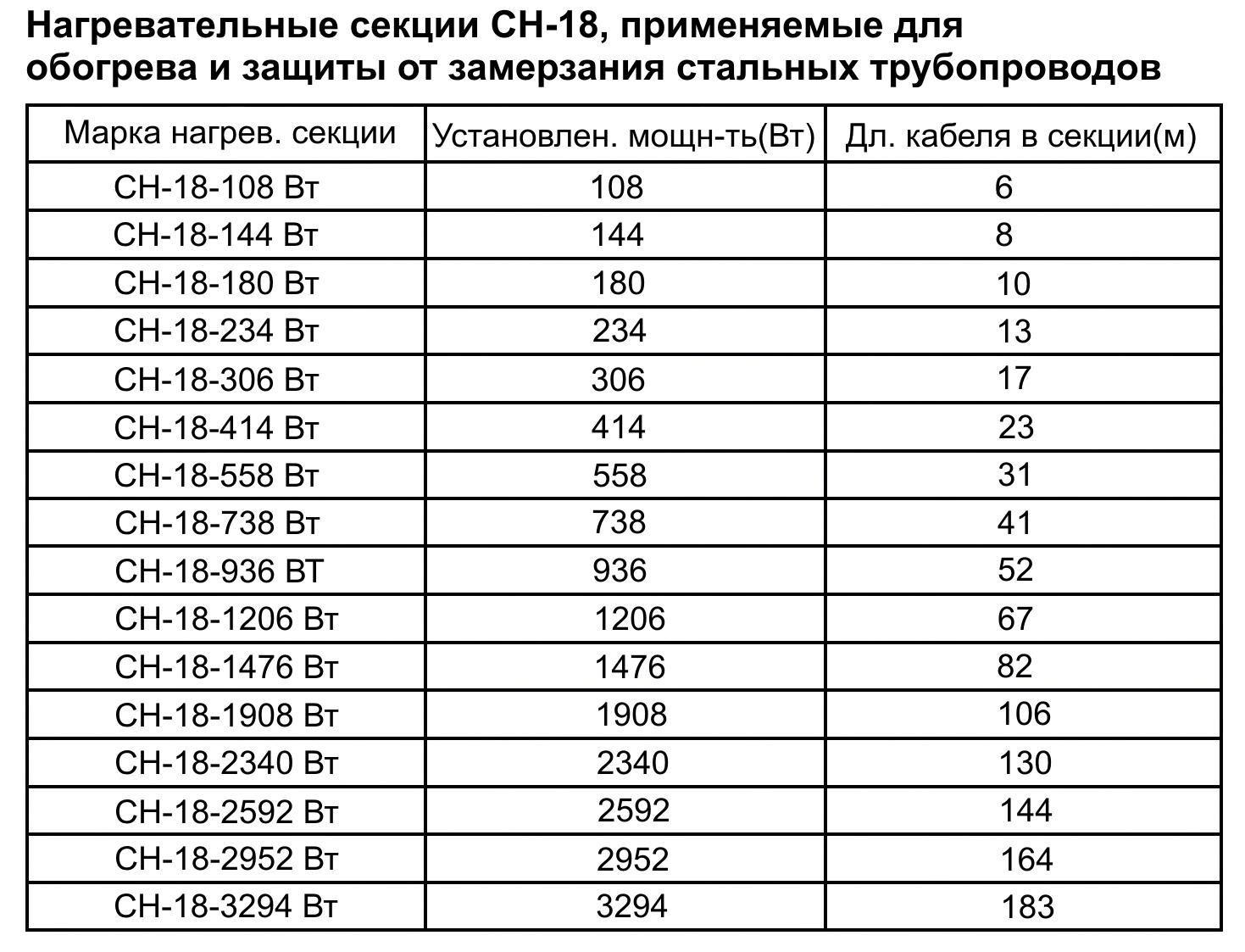

В системах "Защита трубопроводов от замерзания" применяются нагревательные секции CHT-12, CH-18 на основе резестивных нагревательных кабелей и нагревательной секции на основе саморегулирующегося нагревательного кабеля CLT-25.

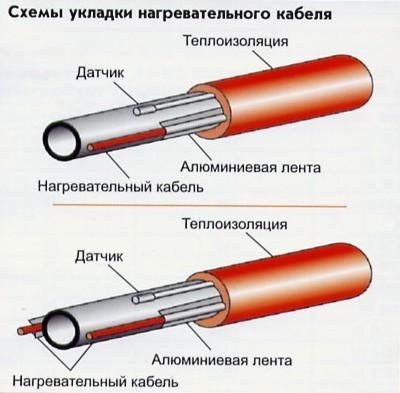

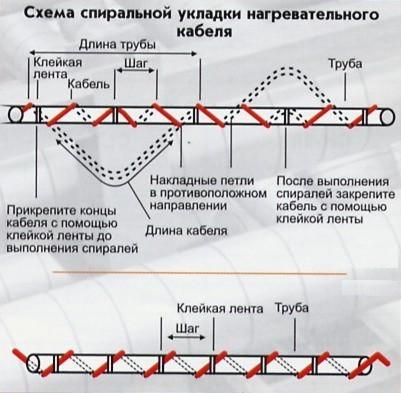

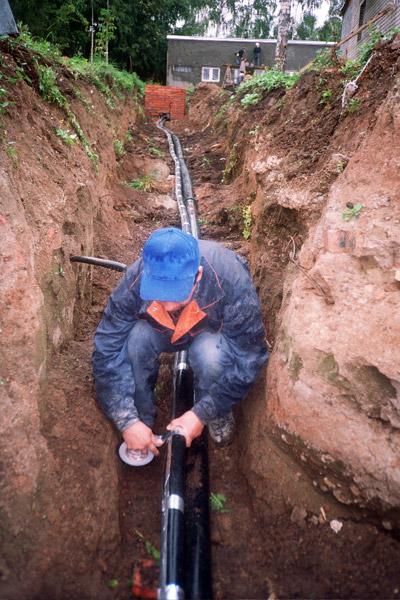

Монтаж нагревательного кабеля на трубах выполняется следующим образом: нагревательный кабель, кабель термодатчика и термодатчик прихватываются к трубе с промежутками в 25-30 см с помощью липкой алюминиевой ленты (фольгоскотча), затем нагревательный кабель по всей длине приклеивается к трубе также с помощью фольгоскотча. Это предохраняет нагревательный кабель от контакта с теплоизолятором и создает хороший тепловой контакт с трубой. Затем эта конструкция обертывается строительной алюминиевой фольгой, при этом труба и нагревательный кабель покрываются фольгой полностью. Поверх фольги укладывается теплоизоляция, а затем гидроизоляция. Необходимо проследить, чтобы нагревательный кабель нигде не лежал на остриях, оставшихся от сварки, и не имел контакта с теплоизоляционным материалом. При обогреве пластикового трубопровода рекомендуется применять нагревательный кабель удельной мощностью не более 12 Вт/м.

Пересечение линий нагревательного кабеля секций CHT-12 и CH-18 не допускается.

После монтажа нагревательного кабеля на трубе необходимо приклеить пластиковую ленту (красного, желтого цвета) с предупреждающего надписью: "ОПАСНО! 220 ВОЛЬТ. НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ". Трасса залегания трубы также обозначается хорошо различимыми табличками с предупреждением: "ОПАСНО! 220 ВОЛЬТ. НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ". Нагревательный кабель обязательно заземляется.

Применение термостатов позволяет использовать системы "Обогрев трубопроводов" и "Защита трубопроводов от замерзания" в энергосберегающем режиме.

Статья предоставлена Группа компаний "Элко"
