Использование самонесущих кабелей СИП

В настоящее время, при строительстве воздушных линий напряжением 0, 4 кВ, отдают предпочтение самонесущим изолированным линиям (ВЛИ).

Самонесущие кабели, СИП-4, СИП-5, СИП-5нг имеют следующие преимущества:

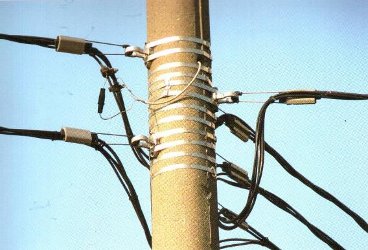

монтаж воздушной линии

1. Высокая надежность и бесперебойное обеспечение потребителей электроэнергией.
2. Сокращение эксплуатационных расходов за счет исключения систематической расчистки трасс, замены поврежденных изоляторов.
3. Снижение энергопотерь в линии вследствие уменьшения реактивного сопротивления (0,1Ом/км по сравнению с 0,35Ом/км для неизолированных проводов).
4. Возможность совместной подвески на опорах проводов с разным уровнем напряжения и с телефонными линиями.
5. Простота монтажа и ремонта, особенно при работах под напряжением.
6. Сокращение объемов аварийно-восстановительных работ.
7. Отсутствие или незначительное обрастание гололедом и мокрым снегом изолированной поверхности проводов.
8. Возможность сооружения ЛЭП без вырубки просек.
9. Возможность монтажа ЛЭП по фасадам зданий, что может исключить установку части опор, загромождающих тротуары, и улучшить общую эстетику в городских условиях.
10. Исключение опасности возникновения пожаров в случае падения проводов на землю.
11. Исключение возможности короткого замыкания между фазными проводами или на землю.
12. Высокая безопасность обслуживания и отсутствие риска поражения при касании фазных проводов, находящихся под напряжением.
13. Безопасность работ вблизи ЛЭП.
14. Снижение вероятности хищения электроэнергии и разрушения.

Применение:

Воздушные линии применяются, для электроснабжения в загородных коттеджных поселках, дачных обществах, сельской местности, небольших городах, районах малоэтажной застройки. Однако, ситуацию, когда регулярно пропадает свет после грозы, в наше время уже нельзя считать нормальной. Наиболее частой причиной таких отключений являются повреждения на линиях 0, 4 кВ. Применение ВЛИ представляется единственным решением этой проблемы, не имеющем альтернатив. По показателям надежности изолированные линии сравнимы с кабельными сетями, при этом их строительство обходится значительно дешевле, чем прокладка кабеля.

Основные затраты на большинстве этапов строительства одинаковы: проектирование, установка опор, транспортировка материалов и оборудования к месту производства работ. Удорожание вызвано, прежде всего, большей стоимостью провода, который помимо большего сечения (при равном сечении провод СИП выдерживает меньший номинальный ток, чем неизолированный провод) имеет теперь еще изоляционную оболочку, и стоимостью специальной анкерно-подвесной и соединительной арматуры, пришедшей на смену траверсам с изоляторами.

Один из факторов, снижающих стоимость строительства – уменьшение трудозатрат. Монтаж ВЛИ проще и быстрее монтажа ВЛ, особенно в лесистой местности, где для изолированной линии не требуется вырубка просеки. Приблизительное процентное соотношение затрат на строительство линии: Стоимость строительства НЕИЗОЛИРОВАННОЙ линии = Проектирование (4%) + Транспортные и накладные расходы (16%) + Опоры и их монтаж (20%) + Провод (20%) + Арматура (10%) + Монтаж проводов (30%)

монтаж воздушной линии СИП

Изолированный провод дороже неизолированного приблизительно в 2, 5 раза, а арматура – около 2-х раз. Тогда общее удорожание линии составит около 35%. Однако с учетом сокращения трудозатрат на монтаж (5-10%) – общее увеличение стоимости затрат на проектирование и строительство линии составит около 25-30%.

Разница в начальных капитальных вложениях может быть также сокращена за счет использования дополнительных возможностей ВЛИ:

  • совместной подвески с линиями среднего напряжения (10, 35 кВ) и линиями связи,
  • прокладки по стенам зданий,
  • двухцепной и трехцепной подвески линий.
  • Квалифицированное проектирование позволяет конвертировать эти преимущества СИП в существенную экономию средств и, очень часто, позволяет предложить более дешевое решение, чем при использовании неизолированных проводов. Изолированные линии, обладая высочайшей степенью надежности и защищенности от аварий, являются практически "необслуживаемыми", позволяют кардинально сократить количество обслуживающего персонала и минимизировать материально-технические затраты на ремонт и восстановление линий.

    Отечественных потребителей часто пугает необходимость больших капитальных вложений при строительстве изолированных линий, по сравнению с неизолированными, однако мировой опыт показывает, что строительство таких линий экономически оправдано. На сегодняшний день срок окупаемости дополнительных вложений в изолированные линии составляет от 3-х до 5-ти лет. А при существующей тенденции удорожания энергоносителей и рабочей силы, экономический эффект от применения ВЛИ будет все более ощутимым.

    Предоставлено компанией СПЕКТР-Сибирь, ООО
